建筑设计—某县城建集团办公楼装饰工程设计

  本次苏州建筑设计院改造范围为裙楼的的部分区域其中一层面积为463.62平二层面积为2395平,三层面积为946平总面积3806平本次将1-3层原商业功能改为办公功能。


排烟系统设计:

  1、一层大厅挑空区域采用自然排烟,吊顶下净高8.4米,最小清晰高度2.44米,储烟仓高度1.7米,自然排烟窗距最远点,不超过30米

  2、一至三层走道及房间面积大于50平且无窗的房间需要设置机械排烟

  3、二层分为8个防烟分区,三层分为2个防烟分区,二三层共用一个排烟系统,

排烟系统控制原则:排烟风机,补风机的控制方式
  1、现场手动启动

  2、火灾自动报警系统自动启动

  3、消防控制室手动启动

  4、排烟防火阀在280℃时应能自行关闭,并能连锁关闭排烟风机和补风机

  5、排烟系统中任意排烟阀或者排烟口开启,排烟风机,补风机自动启动。


苏州建筑设计公司,苏州市政设计院

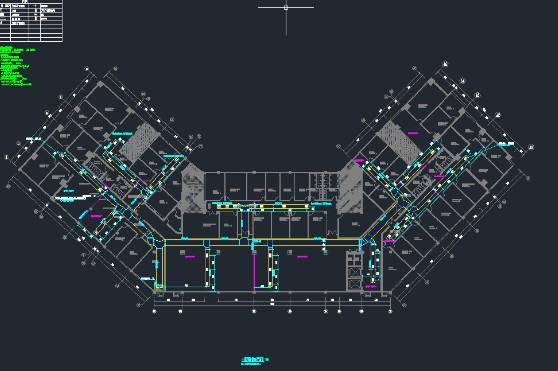

二层排烟系统图


苏州建筑设计公司,苏州市政设计院

三层排烟系统图
